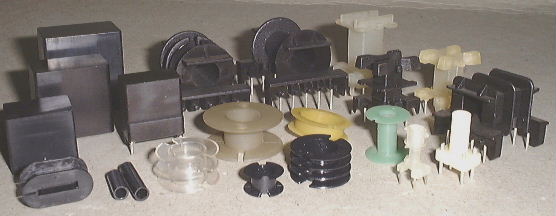

Wir fertigen kundenspezifische Kunststoffteile im Spritzgießverfahren sowie Kleinteile mit mechanischer Bearbeitung von Halbzeugen. Außerden fertigen wir eine Reihe von Spulenkörpern für Ferritkerne sowie kleine Vergußgehäuse für den Eigenbedarf in der  Wickelei .


Wir fertigen unter anderem

Spulenkörper für Standard-E-Kerne

Platzoptimierte Spulenkörper für ETD-Kerne

Spulenkörper für Hochfrequenz-Spulen

Sonderformen Spulenkörper

Verguß-Gehäuse für Spulen und Elektronik

sonstige Kunststoffteile

Typ/Kern

Achse

Wickelraum

Stifte

Rastermaß außen

Grundfläche

Höhe ü.Lp.

EF16/6

stehend

1 Kammer

2 x 4 Stifte

11,4 x 10

max. 18 x 14 mm

max. 14 mm

EF20

liegend

1 Kammer

2 x 4 Stifte

15 x 15

max. 21 x 21 mm

max. 16,5 mm

EF20k

stehend

1 Kammer

2 x 3 Stifte

10 x 10

max. 21 x 14 mm

max. 20 mm

dto.

stehend

2 Kammern

2 x 3 Stifte

10 x 10

max. 21 x 14 mm

max. 20 mm

EF25

liegend

1 Kammer

2 x 4 Stifte

15 x 20

max. 26 x 26 mm

max. 20 mm

dto.

liegend

2 Kammern

2 x 4 Stifte

15 x 20

max. 26 x 26 mm

max. 20 mm

dto.

stehend

1 Kammer

2 x 3 Stifte

10 x 12,5

max. 26 x 18 mm

max. 30 mm

EF25/11

liegend

1 Kammer

2 x 4 Stifte

15 x 20

max. 26 x 26 mm

max. 24 mm

EF25/11

stehend

1 Kammer

2 x 4 Stifte

15 x 17,5

max. 26 x 23 mm

max. 30 mm

EVD25

liegend

4 Kammern

2 x 4 Stifte

15 x 20

max. 26 x 26 mm

max. 21 mm
EF20 liegend

Speziell für ETD-Kerne haben wir eine Reihe von Spulenkörpern mit verringertem Platzbedarf und, soweit möglich, verringerter Bauhöhe gegenüber den für Automatenmontage vorgesehenen Typen. Der Nachteil des etwas höheren Montageaufwandes durch das Verkleben der Kernhälften relativiert sich durch die geringeren Materialkosten.

Typ/Kern

Achse

Wickelraum

Stifte

Grundfläche

Höhe ü.Lp.

ETD29

liegend

1 Kammer

2 x 5 Stifte

max. 30 x 30 mm

max. 26 mm

dto.

liegend

3 Kammern

2 x 5 Stifte

max. 30 x 30 mm

max. 26 mm

dto.

stehend

1 Kammer

2 x 5 Stifte

max. 25 x 30 mm

max. 37 mm

ETD34

liegend

1 Kammer

2 x 5 Stifte

max. 35 x 35 mm

max. 31 mm

dto.

stehend

1 Kammer

2 x 5 Stifte

max. 30 x 35 mm

max. 42 mm

ETD39

liegend

1 Kammer

2 x 6 Stifte

max. 40 x 40 mm

max. 34 mm

ETD44

liegend

1 Kammer

2 x 7 Stifte

max. 45 x 45 mm

max. 38 mm

ETD49

liegend

1 Kammer

2 x 8 Stifte

max. 50 x 50 mm

max. 42 mm
